全国2008年4月高等教育自学考试结构力学(一)试

编辑整理:广东自考网   发布于:2018-05-24 07:05:06 点击: 次
全国2008年4月高等教育自学考试 结构力学(一)试题
课程代码:02393


一、单项选择题(本大题共10小题,每小题2分,共20分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.
1.图示体系的几何组成是(  )
全国2008年4月高等教育自学考试结构力学(一)试(图1)
A.几何不变,无多余约束
B.几何不变,有多余约束
C.瞬变
D.常变

2.图示伸臂梁,温度升高t1>t2,则C点和D点的竖向位移方向为(  )
全国2008年4月高等教育自学考试结构力学(一)试(图2)
A.都向下
B.都向上
C.C点向上,D点向下
D.C点向下,D点向上

3.图示结构,K截面剪力为(  )
全国2008年4月高等教育自学考试结构力学(一)试(图3)
A.-10kN
B.-5kN
C.5kN
D.10kN

4.图示结构,各柱EI=常数,用位移法计算时,基本未知量数目是(  )
全国2008年4月高等教育自学考试结构力学(一)试(图4)
A.2
B.4
C.6
D.8

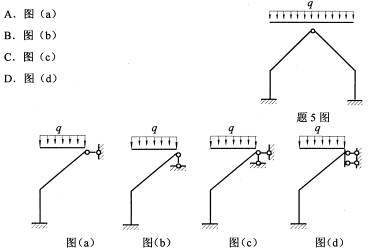

5.图示对称结构,其等效半结构为(  )
全国2008年4月高等教育自学考试结构力学(一)试(图5)

6.图示连续梁用力矩分配法计算,结点B的不平衡力矩为(  )
全国2008年4月高等教育自学考试结构力学(一)试(图6)
A.4 kN·m
B.6 kN·m
C.8 kN·m
D.10 kN·m

7.多跨静定梁中,荷载作用在基本部分上,附属部分的内力(  )
A.均不为零
B.某些内力为零、某些内力不为零
C.均为零
D.是否为零,与材料性质有关

8.超静定结构在荷载作用下的内力和位移计算中,各杆的刚度为(  )
A.均用相对值
B.必须均用绝对值
C.内力计算用绝对值,位移计算用相对值
D.内力计算可用相对值,位移计算须用绝对值

9.图示梁,作用均布荷载q, A端转角θA=ql3/EI,则MAB为(顺时针为正)(  )
全国2008年4月高等教育自学考试结构力学(一)试(图7)
A.-4ql2/3
B.-2ql2/3
C.2ql2/3
D.4ql2/3

10.图示结构,各杆EI=常数,欲使结点B的转角为零,比值P1/P2应为(  )
全国2008年4月高等教育自学考试结构力学(一)试(图8)
A.0.5
B.1
C.1.5
D.2


二、填空题(本大题共8小题,每小题2分,共16分)
请在每小题的空格中填上正确答案.错填、不填均均分.
11.联结三个刚片的铰结点,相当于__________个约束.
12.图示三铰拱,水平推力H__________.
全国2008年4月高等教育自学考试结构力学(一)试(图9)
13.图示结构的超静定次数为__________.
全国2008年4月高等教育自学考试结构力学(一)试(图10)
14.图示结构,各杆EI=常数,用力矩分配法计算时,分配系数μA4为__________.
全国2008年4月高等教育自学考试结构力学(一)试(图11)
15.位移法方程中的荷载项RiP的物理意义是__________.
16.图示为梁在荷载作用下的M图,EI=常数,则D点的竖向位移方向是__________.
17.图示梁,EI=常数,在均布荷载q作用下,跨中竖向位移为Δ,若将EI增大为2EI,则跨中竖向位移为__________.
全国2008年4月高等教育自学考试结构力学(一)试(图12)全国2008年4月高等教育自学考试结构力学(一)试(图13)

18.图示桁架,在荷载作用下,BC杆的轴力为__________.

三、基本计算题(本大题共4小题,每小题7分,共28分)
19.绘图示结构的弯矩图.
全国2008年4月高等教育自学考试结构力学(一)试(图9)

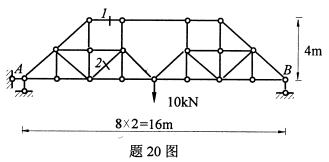

20.计算图示桁架1、2杆的轴力.
全国2008年4月高等教育自学考试结构力学(一)试(图15)
21.计算图示刚架D点的竖向位移.各杆EI=常数.
全国2008年4月高等教育自学考试结构力学(一)试(图16)
22.用力矩分配法计算图示结构,绘弯矩图.各杆EI=常数.
全国2008年4月高等教育自学考试结构力学(一)试(图17)

四、分析计算题(本大题共3小题,每小题12分,共36分)
23.图示刚架,求支座反力,绘弯矩图和剪力图.
全国2008年4月高等教育自学考试结构力学(一)试(图18)
24.用力法计算图示刚架,绘弯矩图.各杆EI=常数.
全国2008年4月高等教育自学考试结构力学(一)试(图19)
25.图示结构,建立位移法基本方程(求出各项系数).各杆EI=常数.
全国2008年4月高等教育自学考试结构力学(一)试(图20)
